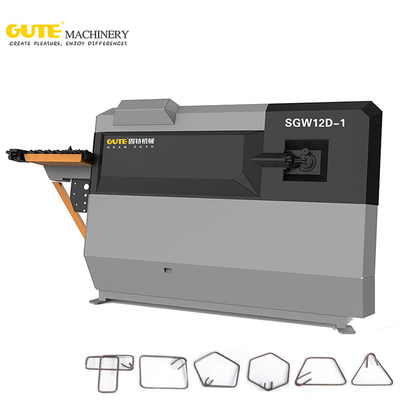

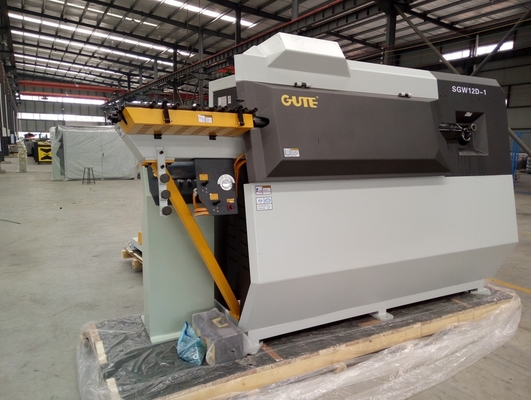

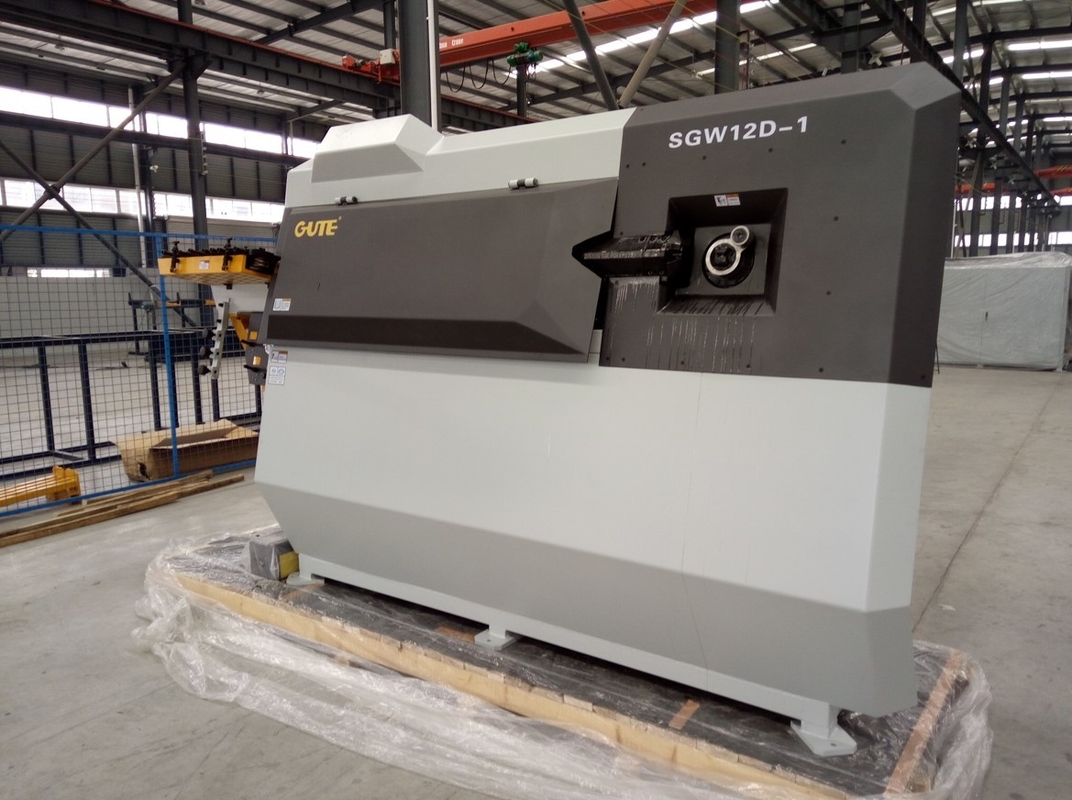

Máquina de dobra do estribo do CNC
>
Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus

Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus

Nome da marca: GUTE
Número do modelo: SGW12D-1
MOQ: 1set
preço: 25000-30000USD/SET
Detalhes da embalagem: Caixa da madeira compensada
Condições de pagamento: L/C, T/T, D/P, D/A
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE,ISO 9001:2000
ÚNICA DOBRA DO FIO:
5-13 milímetros
DOBRA DOBRO DO FIO:
5-10 milímetros
Ângulo de dobra máximo:
180°
LADO DO ESTRIBO DE MÁXIMO COMPRIMENTO:
1000 milímetros
LADO DO ESTRIBO DE MÍNIMO COMPRIMENTO:
90 milímetros
MÁXIMO BENDING VELOCIDADE:
1050°/sec
MÁXIMO TRAÇÃO VELOCIDADE:
75-100 m/min
SENTIDO DE DOBRA:
Bi-sentido
Poder total:
48KW
CONSUMO ELÉTRICO DE AERAGE:
7KW/H
Habilidade da fonte:
200set/month
Destacar:

Máquina de dobra do estribo do CNC do CE

,

Máquina de dobra do estribo do CNC 180 graus

,

Máquina de dobra do estribo do gancho do Rebar do CE

Descrição do produto
Máquina de dobra de barra de bobina de estribo de gancho de vergalhão CNC de 12 mm certificado CE
01


Visão geral

A máquina de dobra de aro CNC totalmente automática Gute pode ser usada para moldagem única de estribos, ganchos e peças de formato especial.Ele pode completar automaticamente as funções de endireitamento, dimensionamento, dobra, corte e contagem de vergalhões e aço redondo.O equipamento utiliza um sistema de controle numérico, e controla o sistema servo através de uma tela sensível ao toque e PLC.O estribo acabado possui alta precisão de processamento, qualidade estável e confiável e possui fortes recursos de armazenamento gráfico.É simples de operar e conveniente de configurar.Pode economizar muito trabalho e desperdício.Melhorar a eficiência do processamento é uma parte indispensável da construção moderna e também é um equipamento inteligente que atende aos padrões internacionais.

02


Âmbito de aplicação

Usado principalmente na construção de construção de moradias, rodovias, estradas e pontes, metrôs e outros projetos

03


Parâmetros do dispositivo

Diâmetro de dobra de fio único 5–13 mm
Diâmetro de dobra de fio duplo 5–10 mm
Processamento de materiais Bobina de aço
Velocidade máxima de reboque

75-100 m/min

Velocidade máxima de reboque

1050°/seg

Erro de retidão da costela 0,02/m
Poder total 48KW
Consumo de energia 7KW/H
Direção de dobra

Bidirecional

Precisão do comprimento do estribo ± 1 mm
Precisão do comprimento da costela ± 5 mm
Precisão do ângulo ±1°
Ângulo máximo de curvatura ±180°
Ângulo máximo de curvatura 1000mm
Lado do estribo mais curto 90 mm
Temperatura de trabalho -5~40 ℃
Método de controle de tração Servo
Método de controle de dobra Servo
Método de controle de loopback Servo
Peso total 3.7T
04


Vantagens do equipamento

Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 0



O mecanismo de pré-alinhamento da matéria-prima é composto por 14 rodas de endireitamento.O espaçamento de cada roda de endireitamento pode ser ajustado e controlado por parafusos.A roda de endireitamento tem ranhuras duplas e pode ser endireitada em linha dupla.Ao mesmo tempo, a roda de endireitamento é feita de aço-ferramenta de liga de forjamento., Resistência ao desgaste e resistência ao impacto.



Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 1

Equipado com servo motor de alta potência de 19KW para garantir o bom funcionamento da tração.A conexão de transição de cabeça quadrada é adotada e a força é 12 vezes maior que a conexão de chave plana tradicional.A roda de tração é feita de aço ferramenta de liga forjada, que é resistente ao desgaste e ao impacto.


Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 2

O design da lâmina grossa dividida é aparafusado ao assento da lâmina e a espessura atinge 40 mm.É rápido de substituir e fácil de manter, o que reduz muito o custo de manutenção do equipamento.



Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 3

O console de tela sensível ao toque pode armazenar centenas de gráficos e é fácil de operar.










Nossa fábrica

Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 4

Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 5








Nosso serviço

Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 7










Certificação

Máquina de dobra do estribo do CNC do gancho do Rebar do CE 180 graus 8
