Máquina de dobra automática do estribo
>

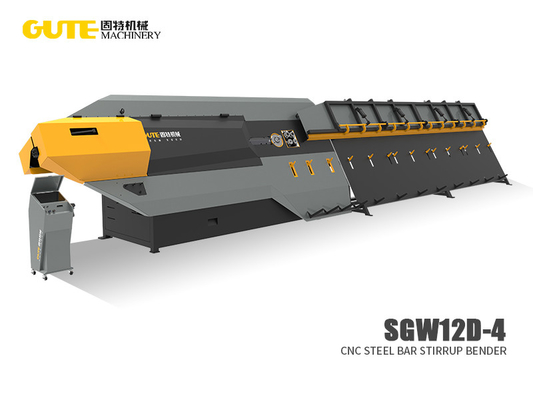

Máquina de dobração CNC SGW12D-4

Máquina de dobração CNC SGW12D-4

Brand Name: GUTE
Model Number: SGW12D-4
MOQ: 1set
preço: 28000-36000USD/SET
Packaging Details: Caixa da madeira compensada
Payment Terms: L/C, T/T, D/P, D/A
Detail Information
Lugar de origem:
China
Certificação:
CE,ISO 9001:2000
Modelo:
SGW12D-4
Operação:
Sistema de alimentação do fio automático (CNC)
ÚNICA DOBRA DO FIO:
5-13 milímetros
DOBRA DOBRO DO FIO:
5-10 milímetros
LADO DO ESTRIBO DE MÁXIMO COMPRIMENTO:
1000 mm
LADO DO ESTRIBO DE MÍNIMO COMPRIMENTO:
90 milímetros
SENTIDO DE DOBRA:
Bi-sentido
PRECISÃO DO COMPRIMENTO:
± 1 mm
PRECISÃO DO ÂNGULO:
±1°
C×L×A:
11700×1900×2110 milímetro
Peso:
5.7T
LADO DE MÁXIMO COMPRIMENTO HOOL:
6m
Habilidade da fonte:
200set/month
Destacar:

Máquina de dobra 7KW/H do estribo do CNC

,

Máquina de dobra SGW12D-4 do estribo do CNC

,

máquina de dobra do estribo da barra de aço de 13mm

Product Description
Máquina de dobra de barras de aço de 13 mm com serviço de engenheiro
01


Resumo

SGW12D-4 Gute totalmente automática máquina de torno de dobra de aço CNC pode concluir automaticamente o endireitamento, dimensionamento, dobra e formação e corte de barras de aço.O mecanismo de retorno e o rack de material podem ser utilizados para completar a produção de costelas de gancho e costelas de chapa.O equipamento utiliza um sistema de controlo numérico e controla o sistema servo através de uma tela sensível ao toque e PLC. É simples de operar e conveniente de configurar,A melhoria da eficiência do processamento é uma parte indispensável dos edifícios de construção modernos,e também é um equipamento inteligente que atende aos padrões nacionais.



02


Área de aplicação

Utilizado principalmente na construção de habitações, estradas, estradas e pontes, metrôs e outros projetos

03


Parâmetros do dispositivo

Diâmetro de dobra de fio único 5 ̊13 mm
Diâmetro de dobragem do arame duplo 5 ̊10 mm
Material de transformação Coil de aço
Velocidade máxima de reboque

100 m/min

Velocidade máxima de dobra

1050°/sec

Erro de retidão das costelas 00,02/1m
Potência total 48 kW
Consumo de energia 7 kW/h
Precisão do comprimento do estribo ± 1 mm
Precisão do comprimento das costelas ± 5 mm
Precisão do ângulo ± 1°
Ângulo de flexão máximo ± 180°
Lado mais longo do estribo 1000 mm
Lado mais curto do estribo 90 mm
O comprimento mais longo da costela 7m
Temperatura de funcionamento -5 a 40 °C
Método de controlo da tração Servo
Método de controlo da curvatura Servo
Método de controlo do loopback Servo
Peso total 5.7T
04


Vantagens do equipamento

Máquina de dobração CNC SGW12D-4 0

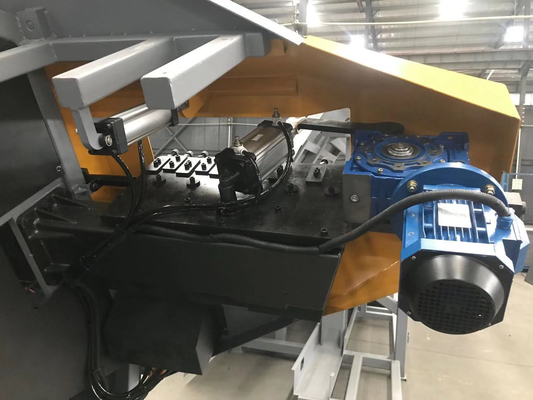

  • A estrutura de pré-tração adiciona um motor de alimentação para facilitar a alimentação

Máquina de dobração CNC SGW12D-4 1



  • Roda de endireitamento para forjar ferramentas de liga para fabricação de aço, resistência ao desgaste, resistência a impactos.
  • Placas de rodas pré-estabelecidas: utilização global de30 mmPlaca de aço espessa, alta resistência, forte carga de impacto, muito durável.
  • Cada roda tem um sistema de potência para melhor endireitação

Máquina de dobração CNC SGW12D-4 2



  • A adoção de uma lâmina de tipo multi-split que assegura uma duração de vida dupla em comparação com a lâmina normal de uma peça



Máquina de dobração CNC SGW12D-4 3

  • O console de tela sensível ao toque pode armazenar centenas de gráficos e é fácil de operar.







A nossa fábrica

Máquina de dobração CNC SGW12D-4 4

Máquina de dobração CNC SGW12D-4 5








O nosso serviço

Máquina de dobração CNC SGW12D-4 7










Certificação

Máquina de dobração CNC SGW12D-4 8
